12-Core, 24-Core eller 48-Core? Hvordan bestemmer man kapaciteten af ​​en fiberoptisk klemkasse?

For at bestemme den ideelle kapacitet for en Fiberoptisk klemkasse (FOTB) , skal du matche fiberantallet - om 12-kerner, 24-kerner eller 48-kerner – til din nuværende aktive abonnenttæthed, mens du giver mulighed for en 20-30% vækstmargin til fremtidig udvidelse. Valg af den rigtige kapacitet forhindrer høje startinvesteringer i at overprovisionere og undgår de tekniske flaskehalse ved undertilførsel.

Forståelse af fiberoptisk klemkassekapacitet

Fiberoptisk klemkassekapacitet refererer til det maksimale antal fiberkerner enheden kan terminere, splejse og distribuere til slutbrugere. Denne fysiske grænse er defineret af antallet af adapterporte (SC, LC eller FC) og den interne plads, der er tilgængelig til splejsningsbakker og kabelstyring.

I moderne FTTH (Fiber til hjemmet) og FTTB (Fiber til bygningen) udrulninger, fungerer klemkassen som broen mellem fordelerkablet og faldkablerne, der fører til kundens lokaler. A 12-kernet fiberoptisk klemkasse bruges typisk til små boligklynger, hvorimod 48-kerne modeller er standard for boligblokke med høj tæthed eller kommercielle knudepunkter. Den kapacitet, du vælger, dikterer dit netværks skalerbarhed og vedligeholdelseseffektivitet.

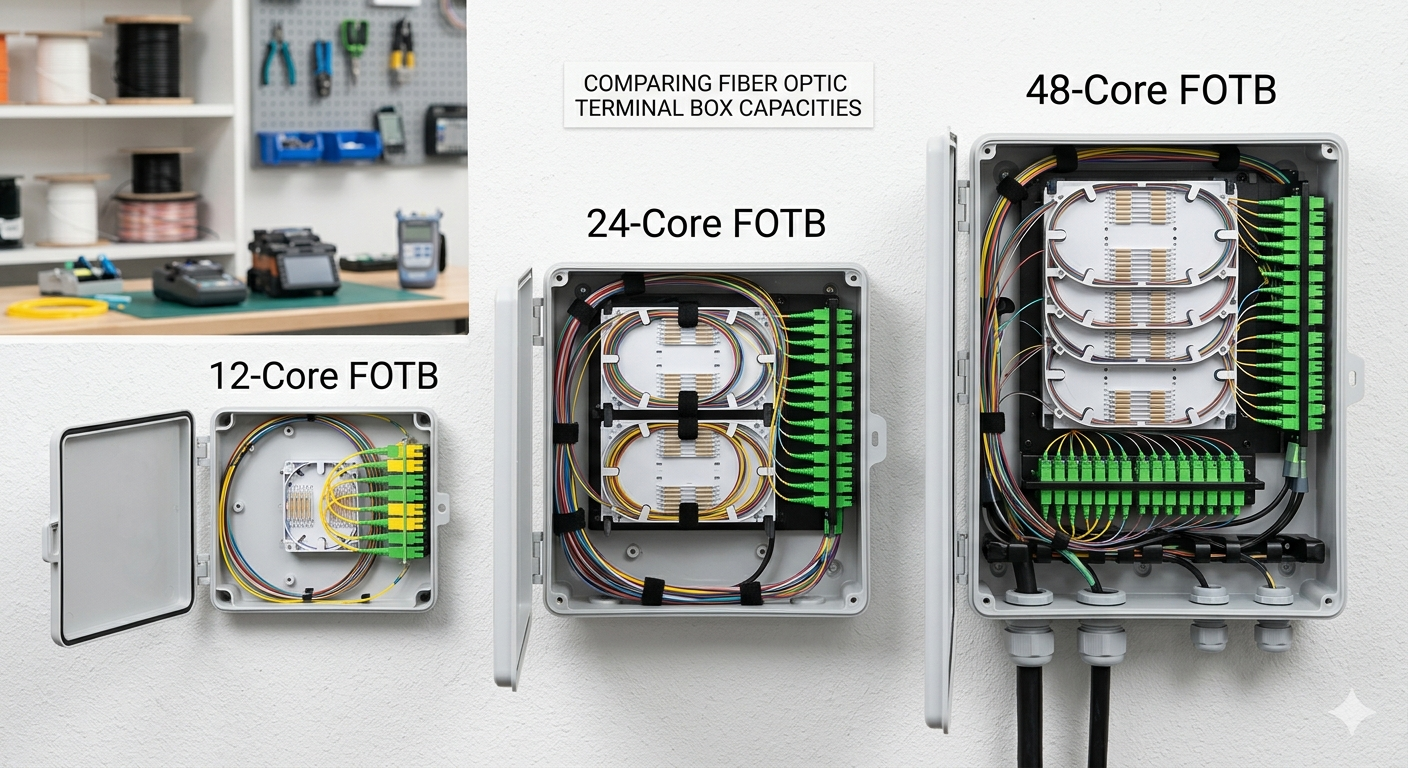

12-Core vs. 24-Core vs. 48-Core: En sammenlignende analyse

Den primære forskel mellem disse kapaciteter ligger i havnetæthed og rumlig fodaftryk , hvilket direkte påvirker implementeringsomkostningerne pr. abonnent. At vælge mellem disse muligheder kræver en balance mellem rumlige begrænsninger og den forudsagte udnyttelsesgrad af dine fibertjenester.

Nøglefaktorer ved bestemmelse af fiberoptisk klemkassekapacitet

Abonnent tæthed er det mest kritiske mål, når du skal beregne den nødvendige kapacitet til din klemkasse. Du skal udføre en undersøgelse på stedet for at identificere det samlede antal husstande eller kontorer inden for en radius på 50 meter fra det foreslåede installationspunkt.

1. Nuværende og fremtidige abonnementspriser

Installer altid 25% mere kapacitet end dine nuværende "varme kundeemner" antyder for at tage højde for organisk netværksvækst. Hvis du har 10 interesserede kunder i dag, en 12-kernet fiberoptisk klemkasse kan virke tilstrækkeligt, men det giver ingen plads til fejl eller fremtidige naboer, der tilmelder sig. I dette scenarie, a 24-kerne boks giver en meget mere sikker buffer.

2. Type af fiberstik (SC vs. LC)

Bruger LC Duplex adaptere kan effektivt fordoble kapaciteten af en standard klemkasses fodaftryk i forhold til SC adaptere . Hvis din fysiske installationsplads er begrænset (f.eks. et trangt værktøjsskab), kan du opnå 48-kernetæthed i en boks med 24 kerner ved at skifte til LC-stik.

3. Netværksarkitektur (P2P vs. PON)

Passivt optisk netværk (PON) arkitekturer bruger ofte splittere inde i Fiberoptisk klemkasse , hvilket ændrer det indre pladsbehov markant. Hvis du placerer en 1:16 PLC splitter inde i kassen, en 24-kerne boks er den mindste anbefalede størrelse til at styre inputfiberen, splittermodulet og de 16 output dropkabler uden at overskride fiberbøjningsradius .

Hvorfor den 24-kernede fiberoptiske terminalboks er "Sweet Spot"

Den 24-kerne kapacitet tilbyder den bedste balance mellem hardwareomkostninger og alsidig installation til forstads- og bymiljøer. Den er stor nok til at huse splittere og give et betydeligt vækstpotentiale, men lille nok til at blive monteret på brugsstænger uden overdreven vindmodstand.

• Omkostningseffektivitet: Den price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• Operationel enkelhed: Teknikere kan standardisere på én kassetype for de fleste boligblokke, hvilket reducerer behovet for varieret reservedelslager.
• Opdelingsfleksibilitet: A 24-kerne boks kan nemt rumme to 1:8 splittere eller en 1:16 splitter med god plads til kabelslap.

Tekniske udfordringer ved højkapacitetsbokse (48-kerner og derover)

Kabelstyring bliver eksponentielt vanskeligere, da fiberantallet stiger til 48 kerner og derover. Forkert ruteføring i en høj tæthed Fiberoptisk klemkasse fører til makrobøjningstab, som kan forringe signalet for snesevis af kunder samtidigt.

Ved implementering 48-kerne kasser , sørg for, at enheden har:

• Uafhængige splejsebakker: Mindst fire separate bakker til at isolere forskellige fiberbundter.
• Ryd mærkningssystemer: Integrerede ID-kort til hver port for at forhindre teknikerfejl under vedligeholdelse.
• Robuste kabelindføringsforskruninger: Den ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the IP65 eller IP67 vandtæt klassificering .

Real-World Scenario: Valg af kapacitet til en 30-enheder lejlighed

For en bygning med 30 boligenheder, en 48-kernet fiberoptisk klemkasse er det eneste logiske valg for at sikre 100 % servicetilgængelighed og fremtidssikring. Mens en 24-kerne boks er billigere, ville det efterlade 6 enheder uden mulighed for service, hvilket nødvendiggør en sekundær installation senere, der ville koste tredobbelt de oprindelige besparelser.

Ofte stillede spørgsmål (FAQ)

Kan jeg opgradere en 12-kernet boks til en 24-core boks senere?

nej, Fiberoptisk klemkassekapacitet er normalt fastgjort af det fysiske chassis og adapterpanelet. Opgradering kræver udskiftning af hele boksen og gensplejsning af alle eksisterende forbindelser, hvilket medfører betydelig nedetid. Det er altid bedre at overprovisionere lidt fra starten.

Påvirker fibertal boksens IP-klassificering?

Indirekte, ja. Som kernetallet stiger , øges antallet af udgangsporte til dropkabler. Hvis Fiberoptisk klemkasse er ikke designet med tætninger af høj kvalitet til 48 individuelle kabler, den er mere udsat for fugtindtrængning end en mindre 12-leder boks med færre åbninger.

Hvad er virkningen af ​​at bruge LC-stik i en boks med 48 kerner?

Bruger LC Duplex stik giver dig mulighed for at opnå 48 kerner i et fysisk rum, der normalt er reserveret til 24 SC-stik. Dette er en "High-Density"-løsning, der er ideel til datacentre eller overfyldte telekommunikationsrum, hvor vægpladsen er en præmie.

Sidste tjekliste til valg af din fiberoptiske terminalboks

Før du afslutter dit køb, skal du bruge denne tjekliste for at sikre Fiberoptisk klemkassekapacitet matcher dine projektkrav perfekt:

• Samlet antal potentielle abonnenter: Tæl alle mulige tilslutningspunkter.
• Udvidelsesbuffer: Tilføj 20 % til dit samlede antal.
• Splitterkrav: Sørg for, at boksen har dedikerede slots til PLC-splittere, hvis du bruger PON.
• Miljø: Vælg udendørs klassificerede (IP65 ) kasser til stang- eller vægmontering.
• Fibertype: Match de interne pigtails (G.652D eller G.657A) til dit distributionskabel.

Resumé: Bestemmende Fiberoptisk klemkassekapacitet er en afvejning mellem omkostninger og fremtidssikring. Mens 12-kerne kasser tjene landdistrikternes behov og 48-kerne kasser håndtere bytæthed, den 24-kernet fiberoptisk klemkasse forbliver industristandarden for de fleste FTTH-installationer på grund af dens fleksibilitet og effektive kabelstyring.
