En fiberoptisk distributionsboks (FDB) er en vigtig enhed i fiberoptiske kommunikationsnetværk. Det giver et sikkert, centraliseret administrationspunkt for optiske kabler, der kommer ind i bygninger eller brugerterminaler. Uanset om det er til store industriprojekter, datacentre eller fiber-til-hjemmet (FTTH) løsninger, er korrekt brug af FDB afgørende for at sikre stabil optisk signaltransmission og forbedre effektiviteten af netværksvedligeholdelse.
Nøglefunktioner og struktur af en fiberoptisk distributionsboks

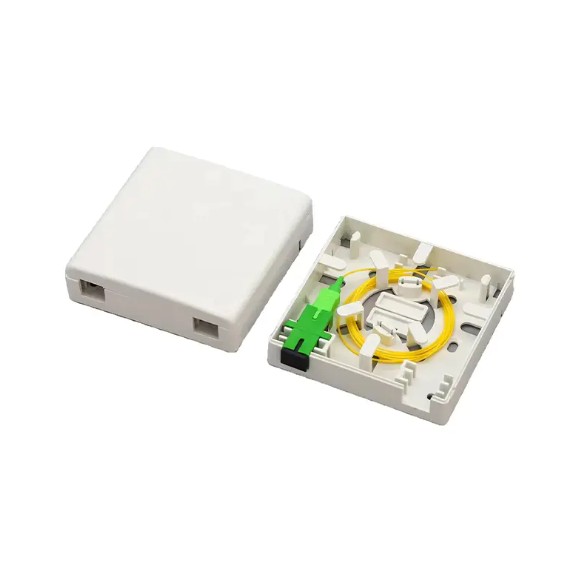

De primære funktioner i en fiberoptiske patchpaneler skal sikre, beskytte, splejse, afslutte og distribuere optiske kabler. Den består typisk af et bokshus, et internt fiberoptisk forbindelsespanel, en splejsningsbakke, en fiberopbevaringsenhed og kabelarmaturer. Forståelse af disse komponenter vil lette bedre drift og vedligeholdelse:
- Kabelindgang og armatur: Beskytter optiske kabler mod mekaniske skader, når de kommer ind i fordelerboksen og sikrer dem for at forhindre bevægelse.
- Fibersplejsning og opbevaring: Giver et rent og sikkert område til fibersplejsning. De splejsede fibre oprulles derefter og opbevares i splejsningsbakken for at beskytte fiberforbindelserne.
- Fiberoptisk patching og tilslutning: Tilslut de splejsede fiberkerner til patch-kabler ved hjælp af adaptere (såsom SC- og LC-kabler) for at etablere forbindelser til eksternt fiberoptisk udstyr (såsom fiberoptiske switche og transceivere). Dette er hvad "patch" betyder.
Trin til korrekt brug af en fiberoptisk patchboks
1. Installation og fastgørelse
Den fiberoptiske patchboks skal installeres på et tørt, rent og let tilgængeligt sted, såsom et kommunikationsrum, udstyrsrum eller korridorvæg.
- Valg af websted: Sørg for, at den omgivende temperatur og luftfugtighed opfylder udstyrskravene, og giver tilstrækkelig plads til drift og fremtidig udvidelse.
- Sikring: Fastgør patchboksen til væggen eller stativet ved hjælp af fastgørelsesanordninger såsom ekspansionsskruer. Hold kassen lige.
2. Kabelindføring og fastgørelse
- Stripning: Afisoler det fiberoptiske kabel efter behov, og efterlad en passende længde til indgang i splejsningsområdet.
- Sikker: Brug kabelklemmer eller kabelbindere til at fastgøre det fiberoptiske kabels forstærkningskerne og ydre kappe inde i kabinettet for at modstå spændinger og beskytte den optiske fiber mod stress.
3. Fibersplejsning og oprulning
- Forberedelse af fiberkerne: Klargør den nøgne fiberkerne af det optiske kabel og den nøgne fiberkerne af pigtailen. Den ene ende af pigtailen indeholder den bare fiber til splejsning; den anden ende indeholder et stik til tilslutning til panelet.
- Splejsning: Brug en fiberfusionssplejser til at udføre præcis splejsning for at minimere splejsningstab.
- Opbevaring og beskyttelse: Beskyt den splejsede splejsning med varmekrympeslange og vikle den pænt op i en splejsningsbakke. Fiberens bøjningsradius under oprulning bør ikke være mindre end det minimum specificeret af fiberproducenten, typisk ikke mindre end 40 mm, for at forhindre øget fibertab.
4. Ledningsføring og tilslutning
- Splejsning: Indsæt stikket (såsom et SC-stik) på den fusionssplejsede fiber-pigtail i adapteren på det fiberoptiske patchpanel.
- Patch-ledningsforbindelse: Brug fiberoptiske patch-kabler til at forbinde adapteren på panelet til eksternt kommunikationsudstyr. Sørg for, at patch-kabelmodellen passer til adaptertypen.
Administrationstips til optimering af brugen af fiberoptiske patchpaneler
Effektiv fiberoptiske patchpaneler administration kan reducere antallet af netværksfejl og vedligeholdelsesomkostninger markant.
- Ryd mærkning: Mærk tydeligt hver fiber, port og patch-ledning, med angivelse af dens start- og slutpunkt, samt dens formål (såsom "uplink" eller "brugeradgang").
- Kabelstyring: Brug kabelbindere eller kabelclips til pænt at bundte de fiberoptiske patch-ledninger og lagrede fibre i kabinettet for at undgå tværbinding og sammenfiltring og for at sikre jævn luftstrøm.
- Regelmæssig inspektion: Undersøg regelmæssigt det indre af patchpanelet for at sikre, at det er fri for støv og fugt, og at alle forbindelser er sikre og pålidelige. Brug en optisk strømmåler til at kontrollere den optiske signalstyrke, når det er nødvendigt.
Fiberoptiske patchpaneler tjener som en bro, der forbinder optiske kabellinjer og terminaludstyr. Kvaliteten af deres brug og styring bestemmer direkte ydelsen af hele det fiberoptiske kommunikationsnetværk. Gennem standardiserede installationsprocesser og raffineret styring kan det fiberoptiske netværks pålidelighed og transmissionseffektivitet maksimeres, hvilket giver brugerne en stabil og højhastigheds datatransmissionsoplevelse.
