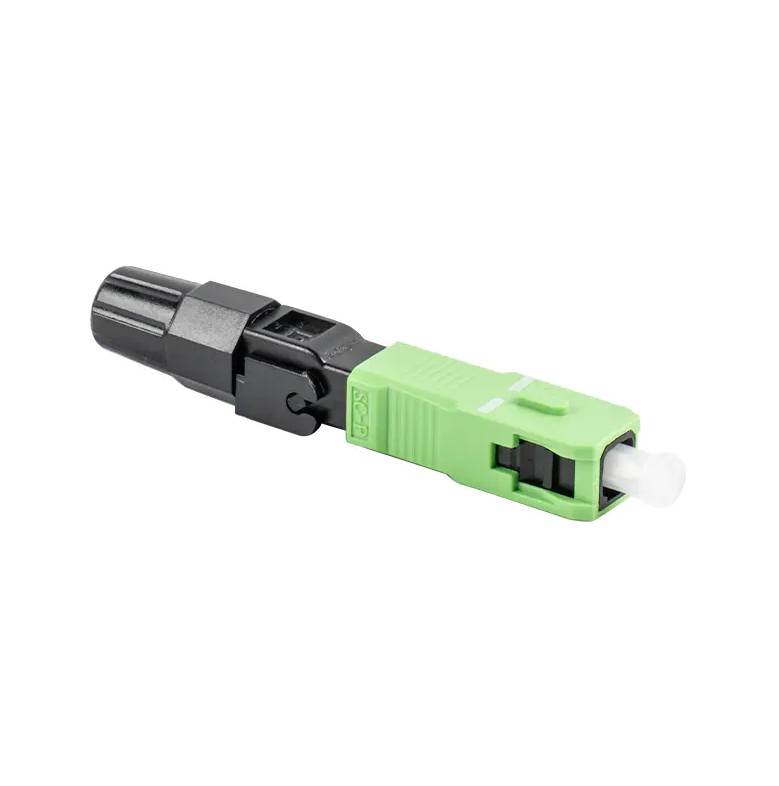

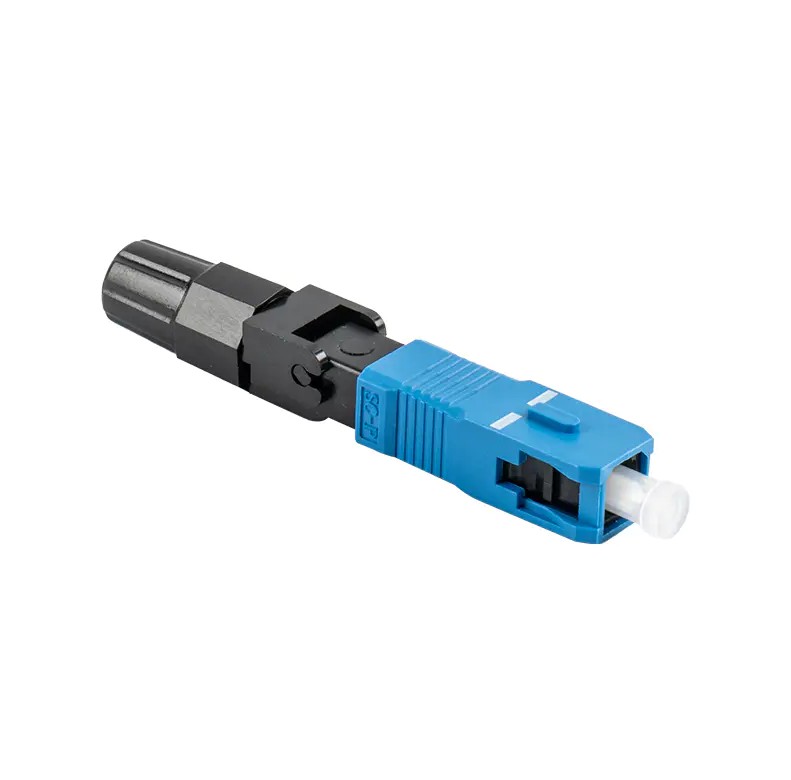

Den SC Series Fiberoptisk Quick Connector er et fiberoptisk stik, der mekanisk opnår hurtige fiberforbindelser og er designet til feltsplejsning af fiberoptiske kabler. Den har typisk en forpoleret spændetang og en mekanisk splejsningsmekanisme, hvilket muliggør hurtig og pålidelig fibersplejsning.
SC-stikket er udviklet af NTT Corporation i Japan og er et rektangulært fiberoptisk stik, der bruges til aftagelige forbindelser mellem fibre. Dens grundlæggende struktur består af en ferrule og koblingsmuffe, hvis dimensioner er de samme som FC-stikket, men fastgørelsesmekanismen bruger en plug-and-latch-mekanisme, hvilket eliminerer behovet for rotation.
Den SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
Den Importance of Fiber Optic Connectors in Modern Communication Networks
Fiberoptiske stik er en væsentlig komponent i moderne kommunikationsnetværk. De forbinder, sikrer og beskytter optiske fibre i fiberoptiske kommunikationssystemer, hvilket lægger grundlaget for højhastigheds-, højkapacitets- og langdistancedatatransmission. Med den hurtige udvikling af informationsteknologi fortsætter anvendelsesområdet for fiberoptiske konnektorer med at udvide, og deres betydning vokser.
1. Kernerollen i forbindelse og sikring af fiberoptik
Den primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Understøttelse af højhastighedsdatatransmissionsefterspørgsel
Med udviklingen af nye teknologier såsom 5G, Internet of Things (IoT), cloud computing og kunstig intelligens, er efterspørgslen efter dataoverførselshastigheder og båndbredde stigende. Som en kernekomponent i fiberoptiske kommunikationssystemer skal fiberoptiske stik have høj båndbredde, lav latenstid og høj pålidelighed. For eksempel anvender SC Series Fiber Optic Fast-konnektor mekanisk fusionssplejsning, hvilket eliminerer behovet for varme eller klæbemidler for at opnå hurtige og pålidelige fiberforbindelser. De er velegnede til højhastighedsadgangsscenarier såsom FTTH (fiber til hjemmet).
3. Kan tilpasses til forskellige applikationsscenarier
Fiberoptiske stik er meget udbredt i forskellige kommunikationsnetværksmiljøer, herunder men ikke begrænset til:
Datacentre og virksomhedsnetværk: I datacentre bruges fiberoptiske stik til højhastighedsdatatransmission mellem servere, switches, routere og andre enheder og er nøglen til at opbygge højtydende netværksarkitekturer.
Telekommunikationsnetværk: I transportnetværk og hovedstadsnetværk forbinder fiberoptiske konnektorer optiske kabler, optisk terminaludstyr og optisk transmissionsudstyr, hvilket danner grundlaget for høj kapacitet, langdistancekommunikation.
Fiber-to-the-Home (FTTH): I hjemmets bredbåndsadgang forbinder fiberoptiske stik optiske kabler til brugerterminaludstyr, hvilket spiller en afgørende rolle for at opnå gigabit og endda 10G-adgang.
Overvågnings- og sikkerhedssystemer: Inden for videoovervågning, trafikstyring, strømovervågning og andre områder bruges fiberoptiske stik til at bygge high-definition, real-time videotransmissionsnetværk.
Industriel automation og intelligent fremstilling: Inden for industriel kontrol, robotteknologi, smarte fabrikker og andre områder bruges fiberoptiske stik til at bygge yderst pålidelige industrielle Ethernet-netværk og realtidskontrolsystemer.
4. Forbedring af pålideligheden og vedligeholdelsen af kommunikationssystemer
Den design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Fremme af den løbende udvikling af kommunikationsteknologi
Den continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Overholdelse af internationale standarder og industrispecifikationer
For at sikre kompatibiliteten og interoperabiliteten af fiberoptiske konnektorer, er der etableret en række relevante internationale standarder, såsom TIA/EIA-604-3, IEC 61754 og GB/T 17650. Disse standarder definerer klart dimensionerne, ydeevnen og testmetoderne for fiberoptiske konnektorer, hvilket sikrer en sund kompatibilitet af optisk kommunikation mellem produkter fra industrien og fremmer den sunde optiske kommunikation mellem industriens produkter.
Sammenligning af SC-stik med andre konnektortyper (såsom LC, FC og ST)
SC-stik adskiller sig væsentligt fra andre konnektortyper (såsom LC, FC og ST) med hensyn til struktur, ydeevne og anvendelsesscenarier. Følgende er en detaljeret sammenligning:
1. Struktur og udseende
SC-stik: Huset er rektangulært, kan tilsluttes og har et snap-on design. De er relativt store, cirka 28 mm lange og 15 mm brede og er typisk blå eller grå.
LC-stik: Mindre end SC-stik, LC-stikket er et kompakt rektangel, ca. 15 mm langt og 8 mm bredt, og er typisk gult. Ved hjælp af en modulær jack-låsemekanisme (RJ) tilsluttes LC-stikket på samme måde som SC-stikket, men det er mere kompakt.
FC-stik: Runde i udseende, med gevindforbindelse, ca. 12 mm i diameter og 30 mm i længden, og er typisk grønne.
ST-stik: Runde af udseende, med en skruefastgørelsesmekanisme og en halvdrejningslåsemekanisme, de er velegnede til multimode fibersystemer.
2. Præstationskarakteristika
SC-stik: Tilbyder fremragende udskiftelighed og repeterbarhed med indføringstab inden for 0,3 dB og returtab på over 40 dB, hvilket gør den velegnet til hyppig tilslutning og frakobling.
LC-stik: Kompakt, med indføringstab inden for 0,25dB og returtab på over 55dB. Dens push-pull plug-in drift sparer plads og er velegnet til kabelmiljøer med høj tæthed.
FC-stik: Tilbyder en sikker, gevindforbindelse med indføringstab omkring 0,2 dB og returtab på over 50 dB, hvilket gør den velegnet til miljøer, der kræver høj stabilitet.
ST-stik: Nem at installere, men tilbøjelig til at blive fjernet, velegnet til transmissionsmiljøer med lav hastighed som f.eks. campusnetværk og byggenetværk.
3. Applikationsscenarier
SC-stik: Udbredt i teleoperatørnetværkskonstruktion, kabel-tv-netværk og virksomhedscampusnetværk, såsom FTTB- og FTTH-adgangsnetværk, tilslutning af optiske modemer, splittere og andet udstyr.
LC Connector: Velegnet til at forbinde servere og switche i datacentre og forbinde porte på fiberoptiske distributionsrammer. Den er velegnet til kablingsscenarier med høj tæthed, såsom fiberkabelbehovet i ekspanderende datacentre.
FC-konnektorer: Bruges til at forbinde langdistance-kommunikationsstamlinjer og kerneudstyr i computerrum, hvilket sikrer stabil optisk signaltransmission, såsom i intercity-langdistance fiberoptiske transmissionsnetværk og core switching-udstyr i store datacentre.
ST-stik: Almindeligvis brugt i fiberoptiske patchpaneler, deres ulempe er, at de er tilbøjelige til at gå i stykker, beskadige forbindelsespunkterne og påvirke kvaliteten af fiberoptisk kommunikation.
4. Fordele og ulemper
SC-stik: Fordelene omfatter nem betjening, lav pris, nem til- og frakobling, minimal udsving i indføringstab, høj trykstyrke og høj installationstæthed; ulemper omfatter let løsrivelse.
LC-stik: Fordelene omfatter lille størrelse, velegnet til kabler med høj tæthed og nem push-pull til- og frakobling; ulemper omfatter en kompleks fremstillingsproces og potentielt højere omkostninger.
FC-stik: Fordelene omfatter en sikker forbindelse og god støvtæthed, velegnet til applikationer, der kræver tættere forbindelser; ulemper omfatter en relativt kompleks installationsproces.
ST-stik: Fordelene omfatter nem installation og egnethed til transmissionsmiljøer med lav hastighed; Ulemperne omfatter nem afmontering og uegnethed til kabler med høj tæthed.
