Hvad er en Planar Lightwave Circuit Splitter (PLC)?

2025-11-01

I nutidens hastigt voksende informationsalder er fiberoptiske kommunikationsnetværk blevet hjørnestenen i datatransmission. Uanset om det er Fiber til hjemmet (FTTH), Passive Optical Networks (PON) eller datacentre, er en kernekomponent uundværlig - Planar Lightwave Circuit Splitter (PLC) .

En PLC er en optisk strømstyringsenhed baseret på planar waveguide (PLC) teknologi. Dens hovedfunktion er at opdele det optiske signal jævnt eller proportionalt fra en eller to optiske fibre til flere optiske signaler og distribuere dem til flere slutbrugere eller enheder. Enkelt sagt fungerer den som en "optisk signaltrafikpolitimand", der er ansvarlig for at distribuere opstrømssignalet til flere nedstrømsstier.

Kerneteknologi og arbejdsprincip: PLC-splittere

PLC-splittere fremstilles ved hjælp af avancerede halvlederprocesser (såsom siliciumdioxidglasbølgeledere). Optiske bølgelederstrukturer skabes på en meget lille chip gennem processer såsom fotolitografi og ætsning, hvilket muliggør kobling, opdeling og distribution af optiske signaler. Denne teknologi tilbyder fordele såsom høj præcision, lille størrelse, bredt driftsbølgelængdeområde og høj pålidelighed.

Nøglefunktioner og fordele ved PLC-splittere

Sammenlignet med traditionelle fused biconical taper (FBT) splittere, fiberoptisk PLC splittere tilbyder betydelige fordele i moderne optiske kommunikationsnetværk:

Fremragende ensartethed i spaltningsforhold: Sikrer minimal forskel i optisk effekt allokeret til hver udgangsport, afgørende for kommunikation af høj kvalitet i PON-netværk.

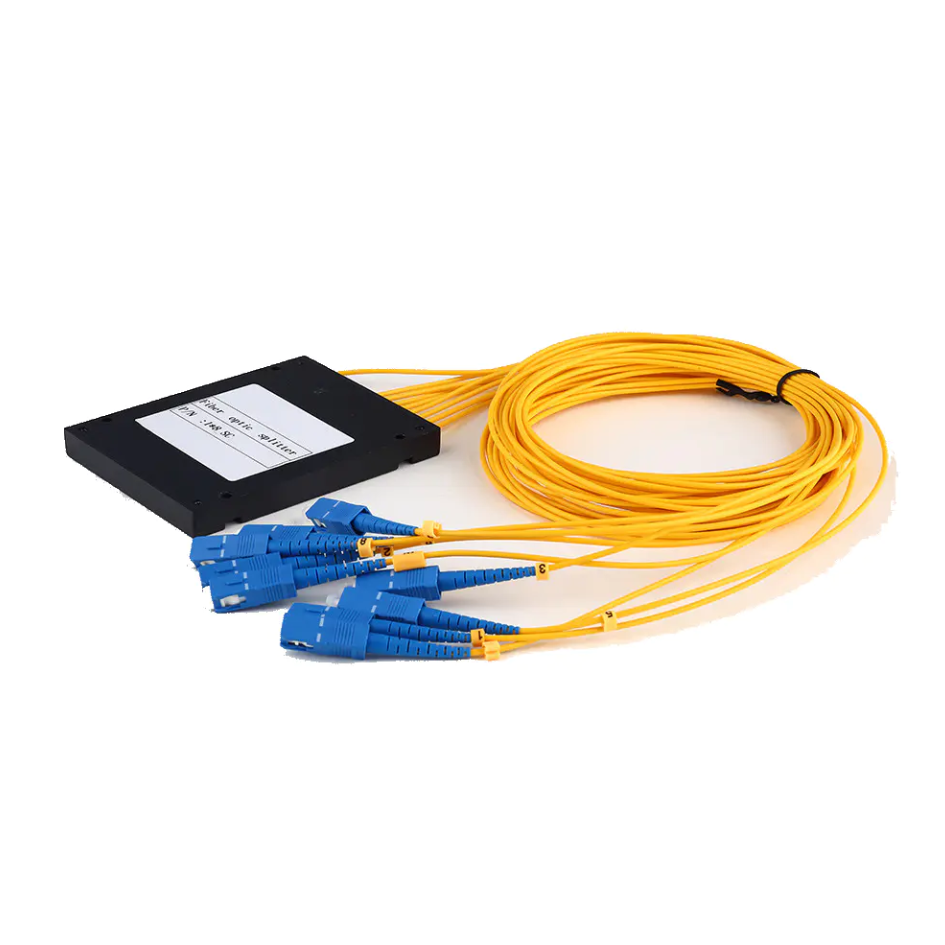

Kompakt og kompakt: Den lille størrelse af PLC-chippen letter pakning i forskellige produktformer, såsom box-type splittere og miniature splittere, hvilket muliggør praktisk installation i trange rum.
Lavt indføringstab: Minimalt strømtab opstår, når det optiske signal passerer gennem splitteren, hvilket sikrer både transmissionsafstand og signalkvalitet.
Bred driftsbølgelængde: Fungerer inden for området 1260nm til 1650nm og opfylder applikationskravene for forskellige PON-teknologier såsom EPON og GPON.
Høj pålidelighed og stabilitet: Ved hjælp af robust emballage og materialer af høj kvalitet kan den fungere stabilt i længere perioder i barske miljøer.

Anvendelser af PLC-splittere i fiberoptiske netværk

Fiberoptik PLC splittere er en uundværlig kernekomponent i passive optiske netværk (PON'er) og er meget udbredt i forskellige scenarier:

Fiber to the Home (FTTH)

Mellem centralkontoret (OLT) og brugerens enhed (ONU) distribuerer PLC-splitteren det optiske signal fra én OLT-port til snesevis eller endda hundredvis af brugere. Dette er afgørende for at muliggøre bredbåndsadgang i hjemmet.

Datacentre

Anvendes til optisk signaldistribution og routing for at opfylde kravene til højdensitetsforbindelser og højhastighedsdatatransmission.

Fiberoptiske sensornetværk

Anvendes til signalovervågning og distribution.

Fælles specifikationer omfatter 1x2, 1x4, 1x8, 1x16, 1x32 og endda 1x64 splittere for at opfylde designkravene til netværk af forskellige størrelser.

Hvordan vælger man en højkvalitets fiberoptisk PLC-splitter?

Når du vælger en PLC fiberoptisk splitter, bør følgende tekniske parametre og faktorer prioriteres:

Opdelingsforhold og antal porte: Bestem de nødvendige opdelingsspecifikationer baseret på det faktiske netværksdesign.
Insertion tab (IL): Lavere tab er bedre.
Afkasttab (RL): En højere RL-værdi indikerer mindre reflekteret signal og bedre ydeevne.
Ensartethed: Sørg for, at strømfordelingsforskellen mellem udgangsportene er inden for et acceptabelt område.
Emballagetype: Vælg mellem bare fiber, bånd, miniature stålrør, ABS-boks eller stativmonteringstyper baseret på installationsmiljøet.

Sammenfattende, som et kraftfuldt "opdelings"værktøj i fiberoptiske kommunikationsnetværk, ydeevnen af den fiberoptiske PLC splitter bestemmer direkte effektiviteten og pålideligheden af hele netværket. Med den dybtgående udvikling af teknologier såsom 5G og cloud computing vil efterspørgslen og ydeevnekravene til PLC-splittere fortsætte med at stige, hvilket driver den optiske kommunikationsindustri mod en mere effektiv og intelligent fremtid.
