Hvordan vælger man en fiberoptisk splejsningslukning?

At vælge den rigtige fiberoptiske splejsningslukning kommer ned til fire kernefaktorer: installationsmiljø, kabelindgangskonfiguration, fiberantalkapacitet og tætningsmetode . Få disse rigtigt, og du vil have en lukning, der beskytter splejsninger i 20 år. Få dem forkert, og fugtindtrængning eller mekanisk fejl kan ødelægge et helt netværkssegment. Denne vejledning opdeler hver faktor med specifikke data for at hjælpe dig med at foretage det rigtige opkald.

Hvad er en Fiberoptisk splejsningslukning og hvorfor er det vigtigt at vælge?

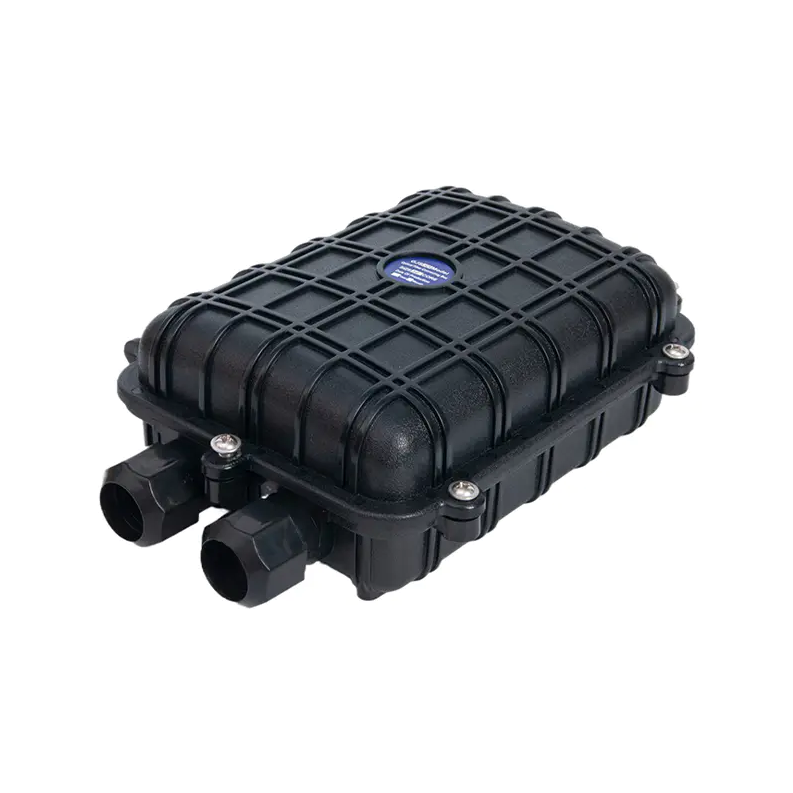

En fiberoptisk splejsningslukning (FOSC) er et forseglet kabinet, der beskytter fibersplejsninger mod miljøskader - fugt, støv, UV-stråling, temperatursvingninger og mekanisk belastning. De bruges ved kabelsamlinger, forgreningspunkter og termineringssteder i både luft- og underjordiske fibernet.

En uoverensstemmende lukning er en af ​​de mest almindelige årsager til fibernetsfejl i marken. For eksempel kan brug af en IP67-klassificeret kuppellukning i en gentagne gange oversvømmet underjordisk hvælving - som kræver mindst IP68 med 1 meter nedsænkning i 24 timer - resultere i fuldstændig splejsningsfejl inden for 6-18 måneder. Den rigtige specifikation forhindrer dyr gensplejsning og netværksnedetid.

Trin 1 – Identificer installationsmiljøet

Miljøet er det vigtigste udvælgelseskriterium. Den bestemmer den påkrævede indtrængningsbeskyttelse (IP), materialekvalitet og lukkeformfaktor.

Luftinstallationer

Luftlukninger er monteret på stænger eller fastgjort til messenger wire. De skal modstå UV-eksponering, vindbelastning og temperaturskift fra -40°C til 70°C . Se efter UV-stabiliseret polycarbonat- eller ABS-huse og en minimums IP55-klassificering. Horisontale (rumpe) lukninger er standardvalget til antenne på grund af deres lette montering og genindstigning.

Underjordisk / direkte begravet

Direkte nedgravede lukninger skal være vandtæt til mindst IP68 — typisk vurderet til nedsænkning ved 1-3 meter i 24-72 timer afhængigt af jordbundsforholdene. Kuppel-lignende lukninger med gel eller krympeforsegling er meget brugt her. Undgå kun lukninger med boltforseglede låg; genindtræden uden at beskadige tætningen er afgørende for fremtidig vedligeholdelse.

Underjordiske hvælvinger og mandehuller

Mandehuller og håndhuller er det hårdeste miljø. Disse rum kan oversvømme gentagne gange, akkumulere gasser og udsætte lukninger for gnaveraktivitet. Angiv IP68-klassificerede lukninger med mekanisk tætning (kompressionspakninger eller bånd af rustfrit stål) i stedet for gelbaserede systemer, som kan nedbrydes under gentagne oversvømmelser.

Indendørs / Bygningsstigninger

Indendørs lukninger i ledningsrør eller udstyrsrum kræver lavere indtrængningsbeskyttelse (IP20 eller IP44 er ofte tilstrækkelig), men skal muligvis opfylde brandhæmmende standarder såsom UL 94 V-0 eller IEC 60332. Kompakte inline- eller bakke-baserede lukninger er typiske her.

Trin 2 – Vælg den rigtige lukketype

Fiberoptiske splejsningslukninger kommer i tre hovedformfaktorer. Hver passer til forskellige implementeringsscenarier:

Kuppellukninger brug et base-og-kuppeldesign forseglet med en kompressionsmøtrik eller klemring. De tilbyder fremragende IP68 vandtætning og fungerer godt i miljøer med høj fugtighed. Ulempen: adgang til det indre kræver at skrue kuplen af, hvilket kan være besværligt i lukkede hvælvinger.

Horisontale (rumpe) lukninger har en cylindrisk skal, der deler sig på langs, hvilket gør adgang til splejsningsbakke hurtig og nem. Dette gør dem foretrukne til luftinstallationer, hvor teknikere arbejder på pæle med begrænset tid og plads.

Inline lukninger tillade kabler at passere lige gennem begge ender, hvilket gør dem ideelle til kabelsamlinger med mellemspændvidde i kanalsystemer eller bygningsstigerør. De tilbyder typisk det mest kompakte fodaftryk.

Trin 3 – Bestem fiberantal og splejsningsbakkekapacitet

Mål altid lukningen til mindst 25-50 % flere fibre, end der er behov for i øjeblikket . Netværksudvidelser er almindelige, og det er dyrt og forstyrrende at genåbne en nedgravet lukning for at bytte ind i en større enhed.

Nøglekapacitetsmålinger, der skal kontrolleres:

• Antal splejsningsbakker: Hver standardbakke rummer 12-24 splejsninger (fusion eller mekanisk). Et 48-fiber splejsningspunkt kræver minimum 2-4 bakker.
• Kabelporte: Tæl antallet af kabler, der kommer ind og ud. Et forgreningspunkt med 1 feeder og 4 distributionskabler kræver mindst 5 porte. De fleste kuppellukninger har 3-6 porte; vandrette lukninger kan have 8 eller flere.
• Bakkestablingshøjde: Specielt i kuppellukninger begrænser den indvendige bakkestakhøjde, hvor mange bakker der passer - typisk 6-12 bakker i en standard kuppelenhed.

For FTTH (fiber til hjemmet) distributionspunkter er lukninger, der håndterer 48-96 fibre med 4-6 porte, typiske. For backbone- eller feederkabler er 144–576 fiberkapacitet med 8–12 porte mere almindelig.

Trin 4 – Evaluer forseglingsmetoden

Tætningssystemet bestemmer både indtrængningsbeskyttelsesniveauet og hvor let lukningen er at genindtræde i fremtiden. De tre primære metoder er:

Gel forsegling

Gel (eller fedt) forsegling fylder kabelindgangsportene med en halvfast forbindelse, der tilpasser sig uregelmæssige kabelformer. Den giver pålidelig IP68-ydelse og er nem at installere. Gelen kan dog tørre ud eller tiltrække snavs over tid, og genindtræden kræver rengøring, hvilket tilføjer vedligeholdelsestid. Egner sig bedst til permanente eller lav-re-entry-implementeringer .

Mekanisk / kompressionsforsegling

Kompressionspakninger og gummigennemføringer forsegler kabelportene, når de spændes med skruer eller klemringe. Disse tillader værktøjsfri eller lav-anstrengelse genindgang og efterlad ikke rester. De er ideelle til hvælvinger og mandehuller, hvor lukningen kan tilgås flere gange om året. Vurderet op til IP68, når den er korrekt installeret.

Varmekrympeforsegling

Krympeslange med klæbende foring påføres over kabelgennemføringer med en varmepistol. Når det først er påført, skaber det en permanent, yderst pålidelig forsegling. Afvejningen er det genindtræden kræver afskæring af krympeslangen , hvilket gør den kun egnet til splejsningspunkter, der sjældent - hvis nogensinde - vil blive genbesøgt. Bruges ofte til ubåds- eller kritiske infrastrukturapplikationer, hvor langsigtet hermeticitet er topprioritet.

Trin 5 – Tjek kabelkompatibilitet og indgangsdiameter

Ikke alle lukninger accepterer alle kabeltyper. Før du køber, skal du kontrollere følgende:

• Kabel ydre diameter område: De fleste lukninger accepterer kabler fra 5 mm til 25 mm, men nogle kuppellukninger understøtter kun kabler op til 16 mm. Pansrede kabler har ofte større diametre og kræver specifikke portsæt.
• Kabeltype: Flade kabler, runde kabler med løst rør og båndkabler har hver deres adgangskrav. Bekræft, at lukningen understøtter din specifikke kabelgeometri.
• Styrke medlem forankring: Pansrede eller selvbærende kabler har brug for styrkeelementankre inde i lukningen for at forhindre spænding i at nå splejsningsbakkerne. Sørg for, at lukningen har kompatibelt forankringshardware.

Trin 6 – Bekræft overholdelse af standarder

Velrenommerede lukninger er testet i forhold til internationalt anerkendte standarder. Når du vurderer et produkt, skal du se efter overholdelse af:

En lukning med IP68-overensstemmelse uden henvisning til IEC 60529-testmetoden skal behandles med forsigtighed. Bed altid om tredjeparts testrapporter fra leverandører til kritiske implementeringer.

Almindelige fejl, der skal undgås, når du vælger en fibersplejsningslukning

• Undervurderer fibervækst: En lukning, der er dimensioneret nøjagtigt til nutidens fiberantal, vil kræve dyr udskiftning, efterhånden som kapaciteten udvides. Planlæg altid for mindst 50 % frihøjde.
• Ignorerer genindtastningsfrekvens: Hvis et splejsningspunkt vil blive tilgået kvartalsvis for vedligeholdelse eller nye dråber, er en varmekrympeforseglet lukning upraktisk. Tilpas tætningsmetoden til din driftsmodel.
• Valg af IP67 til oversvømmede hvælvinger: IP67 dækker 30 minutters nedsænkning ved 1 meter. Mange underjordiske hvælvinger oplever vedvarende oversvømmelser langt ud over dette. IP68 med specifikke dybde- og varighedsklassificeringer er ikke til forhandling under disse forhold.
• Med udsigt over bøjningsradiusstyring: Fiberkabler har en minimum bøjningsradius (typisk 20× kabeldiameteren for installation, 10× for langsigtet). Lukninger med utilstrækkelige interne routingguider forårsager mikrobøjningstab og eventuel fiberfejl.
• Spring over feltforseglingssæt: Mange lukninger kræver felt-installerbare portforseglingssæt til ubrugte porte. At efterlade åbne porte - selv med et loft - kan kompromittere IP-klassificeringen over tid i barske miljøer.

Hurtigt valg tjekliste

Brug denne tjekliste, før du afslutter en fiberoptisk splejsningslukning køb:

1. Bekræft installationsmiljøet: antenne, underjordisk kanal, direkte nedgravet, hvælving eller indendørs
2. Bestem påkrævet IP-klassificering: IP55 (antenne) / IP67 (lejlighedsvis nedsænkning) / IP68 (kontinuerlig nedsænkning)
3. Tæl det samlede antal fibre i dag og tilføj 50 % for vækst – vælg en lukning, der opfylder eller overstiger dette tal
4. Tæl nødvendige kabelindgange (porte), inklusive reservedele til fremtidige kabler
5. Mål kablets ydre diametre og bekræft kompatibilitet med lukningens portsæt-serie
6. Vælg forseglingstype: gel (permanent), mekanisk/kompression (hyppig genindtræden) eller varmekrympe (meget permanent)
7. Bekræft overholdelse af IEC 60529 og relevante regionale standarder (GR-771, EN 50411)
8. Bekræft, at indvendige bøjningsradiusguider passer til dine kabelspecifikationer
9. Kontroller, at styrkeelementankre er inkluderet til pansrede eller selvbærende kabler
10. Anmod om tredjeparts testrapporter for IP-klassificering og miljøpræstation
