Hvad er forskellen mellem OM3 og OM4 patch ledninger?

Den vigtigste fellerskel mellem OM3 og OM4 patch-kabler ligger i båndbredde og transmissionsafstand: OM4 tilbyder en effektiv modal båndbredde (EMB) på 4700 MHz·km — mere end det dobbelte af OM3's 2000 MHz·km — og understøtter 100G Ethernet over 150 meter, sammenlignet med kun 100 meter for OM3. Begge er multimode fibertyper, der deler den samme 50/125 μm kerne/beklædningsstruktur, men OM4 bruger en mere raffineret fiberfremstillingsproces, hvilket gør det til det foretrukne valg til datacentre med høj tæthed og båndbredde-intensive netværksmiljøer.

OM3 vs OM4 Patch Cord : Vigtige tekniske specifikationer

At forstå de tekniske forskelle mellem OM3 og OM4 er grundlaget for at træffe den rigtige kabelbeslutning. Tabellen nedenfor opsummerer de vigtigste parametre side om side.

Hvorfor tilbyder OM4 større båndbredde og længere rækkevidde?

Ydeevnefordelen ved OM4 stammer fra en mere præcis brydningsprofil med graderet indeks i fiberkernen. Denne snævrere fremstillingstolerance reducerer differential mode delay (DMD), hvilket betyder, at lysimpulser spredes mindre, når de bevæger sig, hvilket direkte udmønter sig i højere modal båndbredde og lavere signalforvrængning over længere afstande.

Rent praktisk:

• OM3 giver en EMB på 2000 MHz·km , tilstrækkelig til 10G og 40G applikationer på moderate afstande;
• OM4 når 4700 MHz·km — 2,35× højere — muliggør pålidelig 100G-transmission med parallel optik såsom QSFP- og QSFP28-transceivere;
• Ved 40G og 100G hastigheder leverer OM4 yderligere 50 meters rækkevidde over OM3, som er væsentlig i store datacentergulve.

Denne forskel er især mærkbar, når den er parret med VCSEL (Vertical-Cavity Surface-Emitting Laser) lyskilder, som er meget følsomme over for den modale båndbredde af den fiber, de driver.

Sådan identificeres OM3 vs OM4 patchledninger Visuelt

Korrekt identifikation af OM3- og OM4-patch-kabler i marken forhindrer kostbare uoverensstemmelser. De to typer kan skelnes ved jakkefarve og mærkning.

Jakke farve

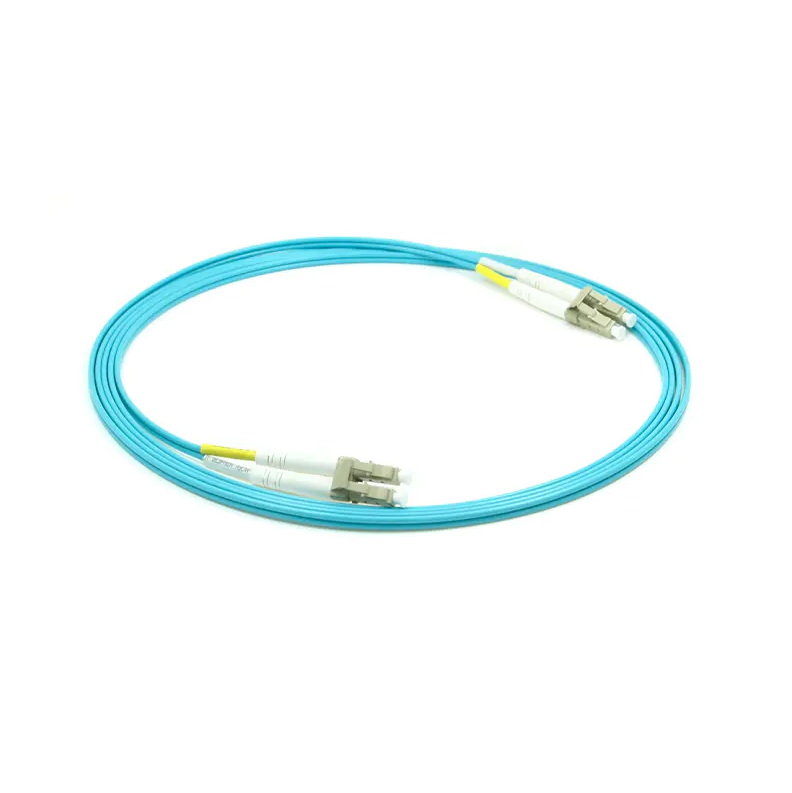

• OM3: Aqua (lyseblå-grøn) — standardfarven pr. TIA-568;
• OM4: Erika Violet (lyse lilla) — anbefalet af IEC 60793-2-10; nogle OM4-kabler bruger dog også Aqua-jakker, så farven alene er ikke altid endegyldig.

Mærkning og printmarkeringer

Velrenommerede patch-kabler vil have "OM3" eller "OM4" trykt direkte på jakken eller stikstøvlen, ofte ledsaget af "50/125" eller en båndbreddebetegnelse såsom "OM4 4700." Kontroller altid den trykte markering i stedet for udelukkende at stole på jakkefarve, især ved indkøb fra flere kilder.

Kan OM3- og OM4-patch-kabler blandes?

Fysisk, ja - begge typer bruger de samme 50/125 μm dimensioner, så deres stik er fuldt kompatible og kan parres sammen . Men at blande dem i et enkelt led forringer ydeevnen til det lavere vurderede fibersegment (det svageste led-princip).

For eksempel i et 40G-link:

• Et all-OM4 link understøtter op til 150 meter ;
• Blanding af OM3 og OM4 segmenter reducerer den effektive maksimale afstand til OM3's 100-meter grænse ;
• Hyppig blanding kan også introducere yderligere indsættelsestab fra modemismatch ved splejsningspunktet, hvilket øger bitfejlfrekvensen.

Som en bedste praksis, brug en ensartet fiberkvalitet gennem hvert enkelt led . Dette er især kritisk ved 100G og derover, hvor ethvert tab af link-budgetmargin bliver meget sværere at tolerere.

Maksimal transmissionsafstand efter netværkshastighed

Hvornår skal man vælge OM3 og Hvornår skal man vælge OM4

Det rigtige valg afhænger af dine aktuelle hastighedskrav, kabellængder og opgraderingskøreplan.

Vælg OM3 Når:

• Dit netværk opererer kl 10G med løb under 300 meter ;
• Du administrerer et lille til mellemstor virksomhedsnetværk eller campus-LAN med korte inter-rack-afstande;
• Der er ikke noget forudsigeligt behov for at migrere ud over 40G på kort sigt;
• Du udskifter patch-kabler i en eksisterende OM3-infrastruktur for at opretholde ensartethed.

Vælg OM4 Når:

• Du er ved at implementere 40G, 100G eller højere hastighedsforbindelser med løb, der nærmer sig eller overstiger 100 meter;
• Du er ved at bygge eller udvide et stort datacenter med høj-densitet spine-leaf arkitektur;
• Din infrastrukturkøreplan inkluderer en migrering til 400G inden for de næste 5-10 år;
• Du bruger parallel optik (MPO/MTP-grænseflader) til struktureret backbone-kabling.

Det er værd at bemærke, at for 400G og derover , vedtager industrien i stigende grad OM5 wideband multimode fiber, som understøtter Short Wavelength Division Multiplexing (SWDM) for dramatisk at øge linkkapaciteten. OM4 forbliver dog det praktiske sweet spot for nuværende 100G-implementeringer.

Konnektortyper og deres indflydelse på OM3/OM4-ydelse

Uanset om du vælger OM3 eller OM4, er forbindelsestypen og endefladekvaliteten lige så vigtige for den samlede linkydelse. Almindelige multimode fiber patch ledningsstik inkluderer:

• LC Duplex : Den mest udbredte type til SFP/SFP/QSFP transceivere i 1G til 100G applikationer; kompakt formfaktor;
• SC Duplex : Almindelig i traditionelle virksomhedsnetværk og lagernetværk;
• MPO/MTP : Bruges til 40G/100G/400G parallel transmission, bundtning af 8, 12 eller 24 fibre i et enkelt stik — afgørende for højdensitets datacenter-backbone-kabler;
• ST : Et bajonetstik, der stadig findes i ældre netværksudstyr.

Til poleringsstil bruger man typisk multimode patch-snore PC (fysisk kontakt) or UPC (Ultra Physical Contact) endefladebehandlinger med typisk indføringstab ≤ 0,3 dB. Undgå at forbinde multimode UPC-stik til APC-stik (Angled Physical Contact) - vinkelforskellen på 8° forårsager betydelig tilbagereflektion og signaltab, selvom de fysisk kan parre sig.

Bagudkompatibilitet og langsigtet investeringsværdi

OM4 er fuldt bagudkompatibel med OM3-udstyr. En OM4 patch-ledning kan tilsluttes direkte til enhver port eller transceiver, der oprindeligt er designet til OM3, uden nogen fysisk konflikt. Det betyder, at opgradering til OM4 ikke kræver udskiftning af eksisterende hardware.

Ud fra et samlet ejerskabsperspektiv giver implementering af OM4 i nye installationer længere levetid:

• Når et 10G-netværk senere opgraderes til 100G, OM4 kabler kan blive på plads uden at trække fiber igen;
• OM3-kørsler, der nærmer sig grænsen på 100 meter ved 100G, efterlader lidt frihøjde til fremtidig udvidelse, hvilket potentielt fremtvinger et dyrt kabellægningsprojekt;
• For datacentre, der planlægger kontinuerlig kapacitetsvækst over en 5-10 års horisont, er OM4 det mere økonomisk sunde langsigtede valg.

Resumé: OM3 eller OM4 — hvad skal du vælge?

Beslutningen kommer ned til tre enkle kriterier:

• Hvis din nuværende hastighed er 10G og kabelføringer er under 300 meter , OM3 opfylder fuldt ud dine behov;
• Hvis du løber 40G eller 100G, eller afstande overstiger 100 meter , OM4 er det rigtige valg;
• For nye datacenterbygninger eller ethvert netværk med en klar opgraderingssti , udrulning af OM4 fra starten undgår fremtidige omkostninger til kabelføring.

Den grundlæggende forskel mellem OM3 og OM4 er ikke i deres fysiske struktur - begge er 50/125 μm graded-index multimode fiber - men i fremstillingspræcision og opnåelig båndbredde. OM4 er en ydelsesopgradering i forhold til OM3, ikke en erstatning for en anden teknologi. I den rigtige applikation er begge pålidelige, standard-kompatible multimode fiberløsninger.
