Fiberoptisk PLC splitter

Som et af kerneprodukterne fra Ningbo Goshining Communication Technology Co., Ltd fiberoptisk PLC splitter (planar lightwave circuit splitter) er en passiv optisk enhed udviklet baseret på planar optisk bølgelederteknologi. Det bruges til at fordele et enkelt optisk inputsignal jævnt til flere udgangsporte. Det er en nøglekomponent i fiber-til-hjemmet (FTTH), passivt optisk netværk (PON) og multi-node optisk signal distributionsnetværk. Med udgangspunkt i virksomhedens integrerede muligheder for at designe, producere og sælge et komplet udvalg af optiske fiberprodukter, er Ningbo Goshining forpligtet til at give kunderne højkvalitets, højpålidelige PLC-splittere og one-stop optiske kommunikationsløsninger for at imødekomme de forskellige behov fra hjemmeadgang til backbone-netværk.

Arbejdsprincip
PLC-splitteren bruger halvlederprocesser (såsom fotolitografi og ætsning) til at lave mikro-optiske bølgelederstrukturer på kvartssubstrater. Efter det optiske inputsignal kommer ind i Y-type grenbølgelederen, bruges den kaskadedelte opdelingsstruktur til at opnå 1xN eller 2xN optisk effektfordeling. Spaltningsprincippet er baseret på moduskoblingen og energifordelingen af ​​det elektromagnetiske felt i bølgelederen. Ningbo Goshinings PLC splitter-design optimerer bølgelederstrukturparametrene for at sikre ensartetheden og egenskaberne med lavt tab af optisk signalafledning, hvilket giver stabil optisk signalfordeling til FTTH, PON og andre scenarier.

Kernestruktur og emballage

1. Optisk bølgelederchip
Som en kernekomponent bruger bølgelederchippen højrent siliciumdioxid (SiO₂) eller højtydende polymermaterialer og realiserer den optiske signalopdelingsfunktion gennem præcise plane optiske bølgelederkredsløb. Ningbo Goshining kontrollerer strengt renheden af ​​chipmaterialer og nøjagtigheden af ​​bølgelederstrukturen for at sikre stabiliteten af ​​den optiske ydeevne og understøtte fleksibel opdelingsforholdskonfiguration fra 1x2 til 2x64.

2. Fiberarray
Input/output-enden bruger en højpræcisions arrangeret single-mode fiberarray (normalt G.652.D fiber), som er sømløst forbundet til bølgelederchippen gennem 8-graders vinkelskæring og højpræcisionskoblingsteknologi. Virksomhedens egenudviklede koblingsproces sikrer justeringsnøjagtigheden af ​​den optiske fiber og bølgelederen, reducerer indføringstab og forbedrer produktkonsistensen.

3. Emballageform
Ningbo Goshining leverer en række forskellige emballageløsninger for at imødekomme behovene i forskellige scenarier:

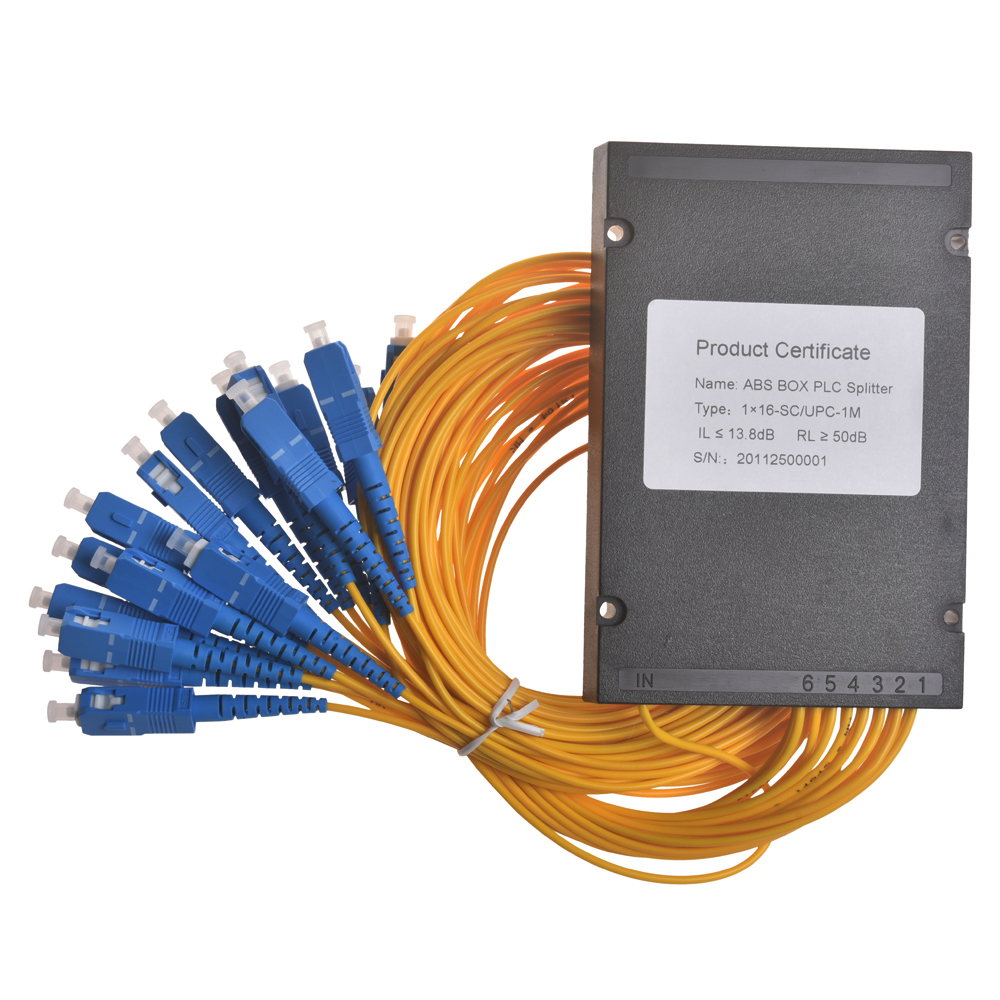

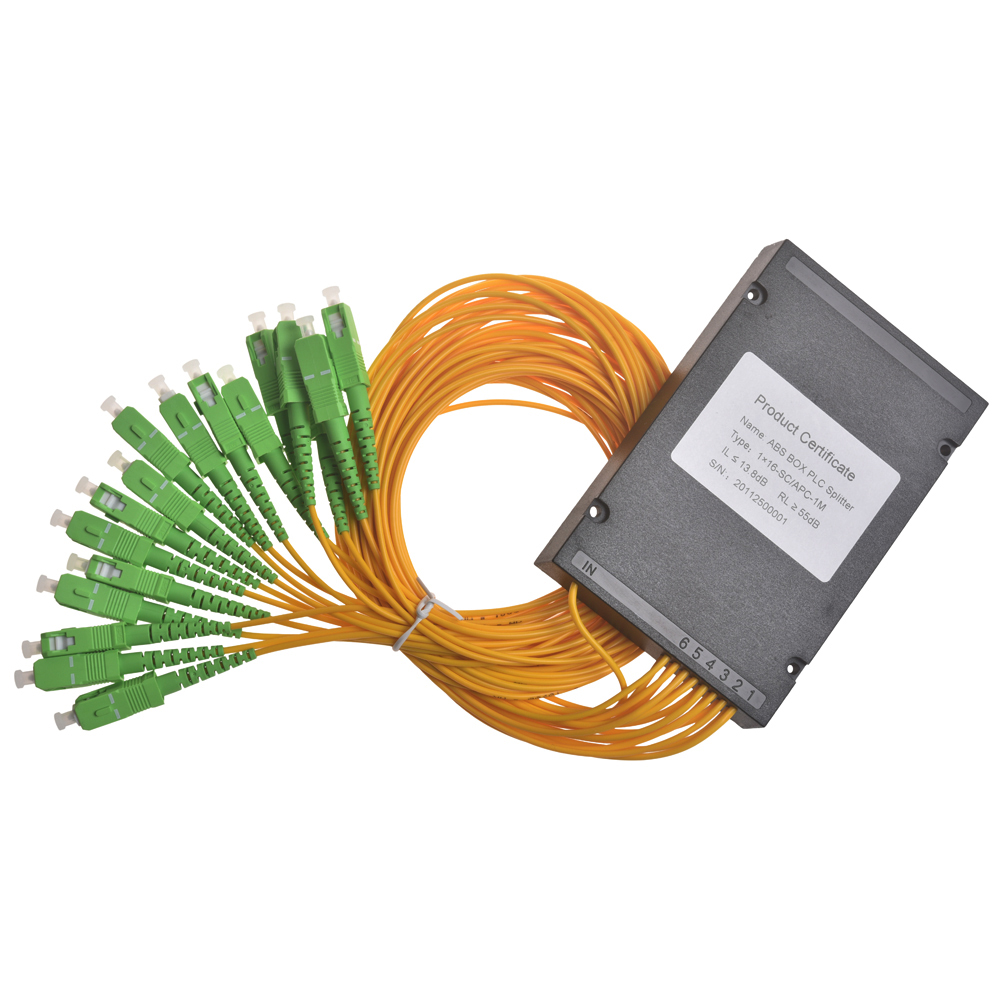

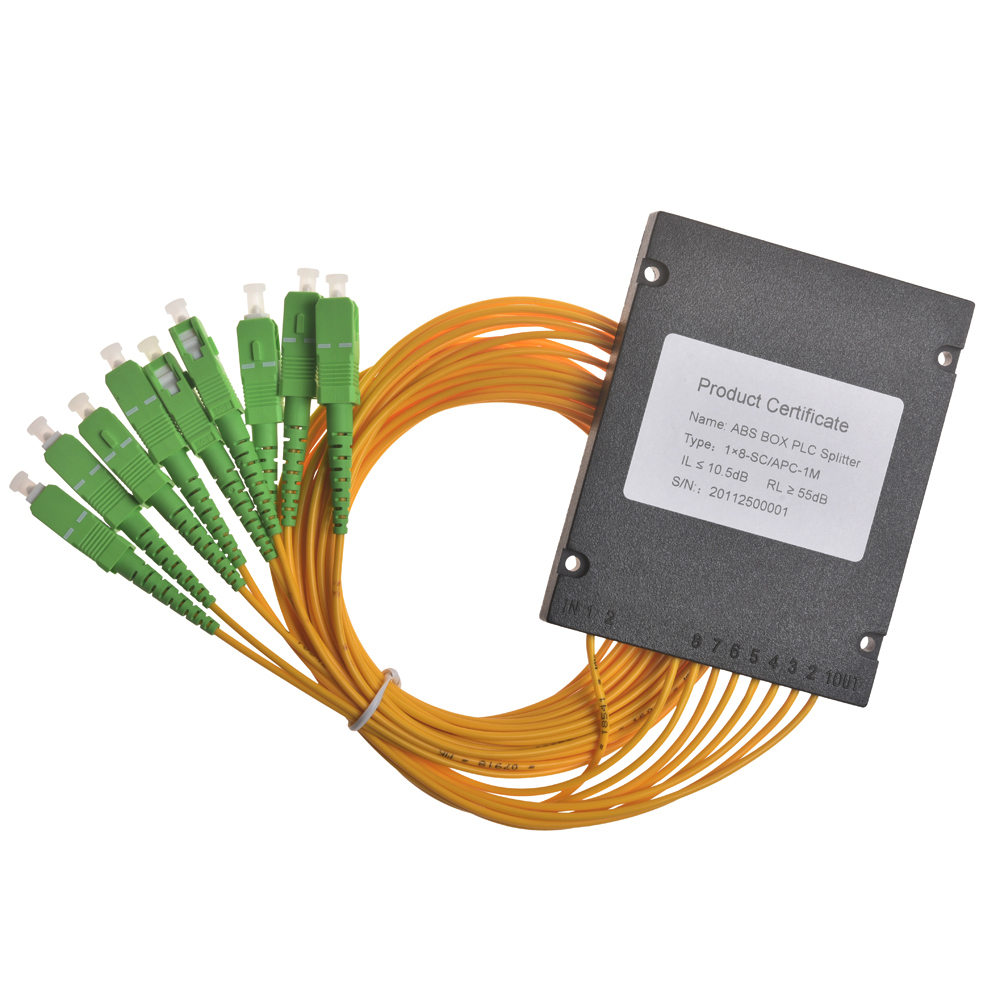

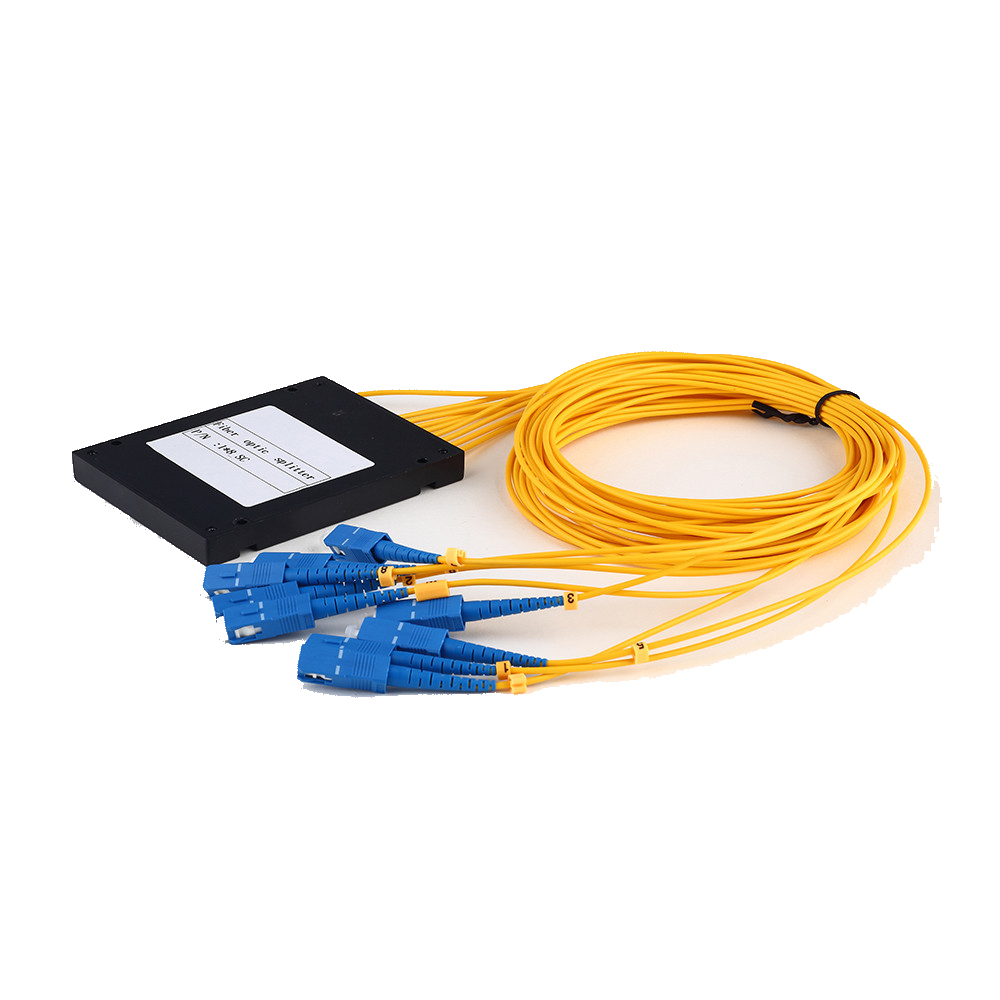

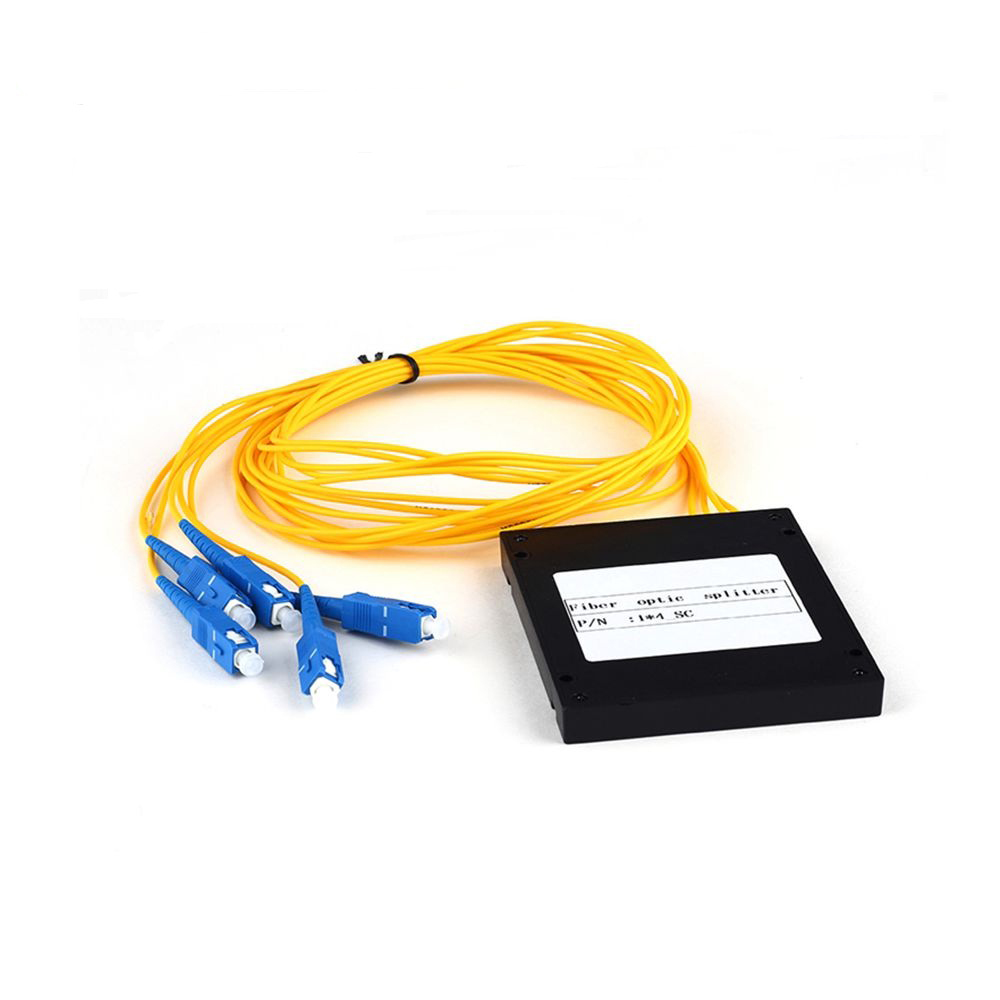

Mikroemballage (Micro): kompakt ABS-boksdesign, velegnet til indersiden af den optiske distributionsboks;
Modul/Plug-in-emballage (Module/Plug-in): standard 1U rack-modul, let at installere på ODF-racket;
Bakkeemballage (Tray): tilpasset til fibersplejsningsbakke eller distributionsboks;
Røremballage i rustfrit stål (blokfri): design med højt beskyttelsesniveau, velegnet til barske miljøer såsom høj temperatur og høj luftfugtighed.
Alle pakker er fyldt med silikone eller harpiks for at forbedre mekanisk stabilitet og miljøtolerance.

Vigtige præstationsparametre
Ningbo Goshinings PLC splitter følger strengt industristandarder med hensyn til ydeevne og optimerer nøgleparametre baseret på kundernes behov:
Split ratio: understøtter fleksible konfigurationer såsom 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Arbejdsbølgelængde: dækker enkelt vindue (1310/1490/1550nm), dobbelt vindue (1310/1490nm osv.) og fuldt bånd (1260-1650nm);
Insertion tab (IL): typisk Værdiområdet er 3,6dB (1x2) til 21,0dB (1x64), hvilket er bedre end branchegennemsnittet;
Ensartethed: Forskellen i indsættelsestab for hver udgangsport er ≤1,0dB, hvilket sikrer afbalanceret signalfordeling;
Returtab (RL): ≥55dB, hvilket reducerer signalreflektionsinterferens;
Polarisationsafhængigt tab (PDL): ≤0,2dB, tilpasning til forskellige polarisationstilstandsinput;
Miljøtilpasningsevne: driftstemperatur -40°C til 85°C, opbevaringstemperatur i samme område, opfylder kravene til industrielle anvendelser.
Hovedapplikationsscenarier
Ningbo Goshinings PLC-splittere er afhængige af fordelene ved et komplet udvalg af fiberoptiske produkter, og er meget udbredt i følgende scenarier:

FTTH-netværk: distribuer det optiske trunksignal til flere brugerterminaler (ONT/ONU) ved det optiske distributionspunkt (ODP);
PON-system: understøtter optisk signalforgrening af EPON, GPON, XG-PON, NG-PON2 og andre teknologier;
CATV optisk netværk: realisere multi-kanal distribution af downstream broadcast signaler;
Fiberoptisk sensorsystem: understøtter multi-point signalindsamling og distribution;
Datacenter/virksomhedsnetværk: Tilpas til LAN og bygningsbehov for optiske kabler.
Derudover leverer virksomheden skræddersyede tjenester, som kan justere spaltningsforholdet, emballageformen eller integrere andre fiberoptiske komponenter (såsom hurtige forbindelser, jumpere) i henhold til kundens særlige behov for at hjælpe med at skabe private brand-produkter.

Nøglepunkter i fremstillingsprocessen
Ningbo Goshinings PLC splitter produktion følger en streng kvalitetskontrolproces:
Waferaflejring: dyrkning af et højrent silica-bølgelederlag på et siliciumsubstrat;
Fotolitografi og ætsning: dannelse af et forudindstillet bølgeledermønster gennem UV-eksponering og reaktiv ionætsning (RIE);
Udglødningsbehandling: optimering af bølgelederens optiske egenskaber og reduktion af transmissionstab;
Endefladeslibning og polering: sikring af fladheden og vertikaliteten af ​​bølgelederens endeflade og forbedre koblingseffektiviteten;
Fiberarray-justeringskobling: Brug af højpræcisionsudstyr til at opnå præcis justering og permanent binding af den optiske fiber og bølgelederens endeflade;
Ydelsestest: omfattende test af nøgleparametre såsom indføringstab, ensartethed og returtab;
Emballagebeskyttelse: samling af skallen og fyldning af den med beskyttende lim og beståelse af miljøpålidelighedstests såsom temperaturcyklus og vibration.

Overvejelser om udvælgelse
Grenforhold: Bestemmes i henhold til antallet af netværksbrugere eller filialknuder (såsom 1x32, 2x64).
Arbejdsbølgelængde: Match den bølgelængde, der bruges af systemet (enkelt/dobbelt/tredobbelt vindue).
Insertion tab: Det skal inkluderes i link power-budgettet og vælge produkter, der opfylder systemmarginkravene.
Emballageform: Vælg mikro, plug-in, bakke eller rustfrit stålrør i henhold til installationsmiljøet (ledningsboks/stativ/udendørs).
Driftstemperatur: Vælg mellem kommercielle eller industrielle temperaturområder afhængigt af installationsmiljøet (indendørs/udendørs).
Overholdelse af standarder Bekræft overholdelse af industristandarder (f.eks. IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
