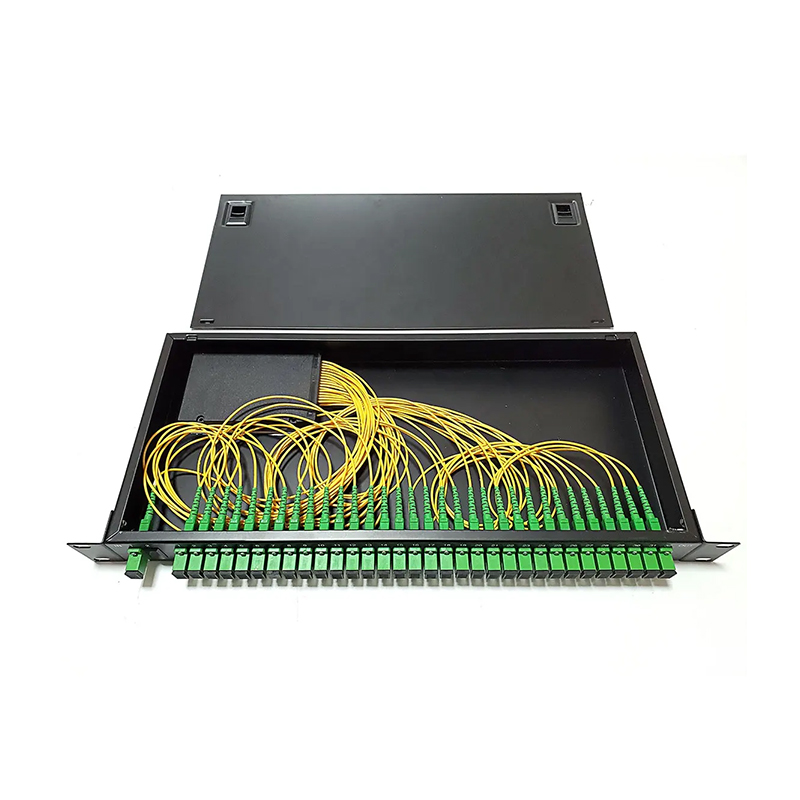

Rack-monterbar fiberoptisk PLC splitter

Den rackmonteret fiberoptisk PLC (plan optisk bølgeleder) splitter er en passiv optisk enhed installeret i et standard 19-tommer kommunikationsrack. Dens kernefunktion er at opdele et enkelt optisk inputsignal til flere outputporte (såsom 1x4, 1x8, 1x16, 1x32, 1x64). Dens kerne er baseret på optiske bølgelederkredsløb på et kvartssubstrat for at opnå spaltning med karakteristika for præcist spaltningsforhold, bølgelængdeufølsomhed (1260-1650nm) og lavt polarisationsrelateret tab.

1. Fysisk struktur og karakteristika
Hus: En metalskal med en standard 19-tommer stativbredde (normalt 1U eller 2U højde) med god varmeafledning og elektromagnetisk afskærmning.
Modulært design: Indeholder normalt flere uafhængige PLC-splittermoduler (såsom plug-in-kort eller bakketype), der understøtter fleksibel konfiguration og udvidelse.
Port: Input/output-portene er standard fiberoptiske adaptere (såsom SC/UPC, LC/UPC) placeret på fronten af ​​panelet for nem betjening. Portkonfigurationen er tydeligt markeret (såsom: IN, OUT1-OUTn).
Pigtail type: Interne forbindelser bruger normalt bøjningsbestandig single-mode fiber (såsom G.657.A1/A2).
Installation: Sørg for rackmonteringsører, der overholder EIA-310-D-standarden og er fastgjort til et 19-tommers kommunikationsskab/rack med skruer.
Goshining Advantage: Portkonfigurationer, der kan tilpasses og split-forhold, så de passer til din netværkstopologi.

2. Vigtige optiske ydeevneparametre
Splitforhold: Et klart splitforhold (såsom 1:4, 1:32).
Driftsbølgelængde: Understøtter normalt området fra 1260nm til 1650nm, der dækker hovedkommunikationsvinduerne for single-mode fiber (O/E/S/C/L-bånd).
Insertion tab: Den iboende dæmpning af signalet, der passerer gennem splitteren. Den typiske værdi stiger med stigningen i splitforholdet (for eksempel: 1x8 er ca. 10,5dB ± 0,8dB).
Ensartethed: Den maksimale forskel i indføringstab mellem hver udgangsport (typisk værdi: ≤1,0dB).
Polarisationsafhængigt tab: Tabsændringen forårsaget af ændringen i polarisationstilstanden for indgangslyset (typisk værdi: ≤0,2dB).
Direktivitet: Isolation mellem input-port og output-port (typisk værdi: ≥55dB).
Returtab: Forholdet mellem reflekteret optisk effekt ved inputport og indfaldende optisk effekt (typisk værdi for UPC-interface: ≥50dB).
Driftstemperaturområde: Typisk -40°C til 85°C (eller -5°C til 70°C).
Opbevaringstemperaturområde: Typisk -40°C til 85°C.
Flot kvalitet: Strenge test sikrer branchens førende konsistens og lang levetid.

3. Vigtigste fordele
Højdensitetsintegration: Integrer et stort antal grenporte i en begrænset rackplads for at optimere pladsudnyttelsen.
Centraliseret styring: Letter ensartet ledningsføring, vedligeholdelse og styring i et centralt maskinrum, optisk distributionsramme (ODF) eller basestation.
Høj pålidelighed: PLC-chipteknologi er moden, strukturen er stabil, der er ingen bevægelige dele, og levetiden er lang.
Miljøtilpasningsevne: Det robuste kabinet giver god fysisk beskyttelse og temperaturstabilitet.
God konsistens: PLC-teknologi sikrer, at tabet og bølgelængderesponsen for hver kanal er meget konsistente.
Bred arbejdsbåndbredde: Understøtter nuværende og fremtidige mainstream single-mode fiberkommunikationsbølgelængder.

4. Typiske anvendelsesscenarier
Fiber til hjemmet (FTTH/PON-netværk): Realiser signaldistribution fra en enkelt feederfiber til flere brugere (ONU) på hovedkontoret (OLT-siden) eller optisk distributionspunkt (optisk forgreningspunkt i ODN) (almindeligt brugt 1310/1490/1550nm).
Kabel TV (CATV) optisk transmission: Distribuer downlink broadcast signaler ved optiske noder (almindeligvis brugt 1550nm).
Fiberoptisk lokalnetværk (LAN) og datacenter: Anvendes til signaldistribution af optiske fibre på backbone.
Distribueret antennesystem (DAS): Distribuer optisk bårne RF-signaler til flere antenner.
Test og overvågning: Distribuer signaler til flere testudstyr eller overvågningspunkter på samme tid.

5. Overvejelser om installation og implementering
Skabsplads og varmeafledning: Planlæg tilstrækkelig reolplads (U-position), og sørg for, at skabet er godt ventileret.
Fiberhåndtering: Brug værktøjer såsom kabelstyringsringe og fiberoptiske trug til at placere input/output pigtails på en velordnet måde for at undgå overdreven bøjning (bøjningsradius ≥ 30 mm) og ekstrudering for at forhindre yderligere tab eller beskadigelse. Reserver en passende fiberlængde til vedligeholdelsesoperationer.
Portrengøring: Før du installerer forbindelsen, skal du bruge professionelle fiberoptiske rengøringsværktøjer til at rense den fiberoptiske konnektors endeflade og indersiden af ​​splitteradapteren for at undgå støvforurening, der forårsager øget tab eller forbindelsesfejl.
Tilslutningsfunktion: Juster adaptertypen (såsom SC/LC) og endefladetypen (såsom UPC/APC) for at sikre, at stikket er sat helt ind i adapteren og låst på plads.
Etiketidentifikation: Markér tydeligt det tilsvarende forhold og formålet med input- og outputportene for at lette fremtidig vedligeholdelse og fejlfinding.
Testverifikation: Efter installation skal du bruge en optisk effektmåler og en stabil lyskilde til at udføre en ende-til-ende linktabstest for at verificere, om splitterens ydeevne og det overordnede link opfylder standarderne.

6. Relevante standarder og certificeringer
Den design, production and testing of rack-mounted PLC splitters usually follow international and industry standards, including but not limited to:
Telcordia GR-1209-CORE / GR-1221-CORE
IEC 61300-3 (serie af standarder)
IEC 61753-1 & IEC 61753-021-2 / 021-3
TIA/EIA-455-B (FOTP-serien)
ITU-T G.671
RoHS (Restriction of Hazardous Substances Directive)
